在硫酸生產過程中，PID作為一種主要的控制策略，被廣泛應用于各類控制系統中。它由被控對象、測量變送環節、反饋控制器及末端執行機構等部分組成。然而，在實際操作中，許多人對PID整定感到無從下手，這主要歸因于對PID三個參數的內涵及其對控制曲線影響的不熟悉。

本文旨在以簡潔明了的語言解析PID的概念，并通過仿真曲線形式詳細闡述硫酸化工生產過程中PID三項參數對整定曲線的具體影響。

1.閾值判斷法的局限

在實際硫酸生產過程中離不開對溫度、壓力、液位、組分、流量化工五大參數進行控制。本文以溫度控制為例，首先在不加任何控制算法的情況下能想到的是簡單的閾值判斷法來進行溫度調控，當溫度大于某個定值溫度時立馬解除相關聯的升溫措施，在理想的安全生產環境下，會得到一張控制曲線：

圖1.1 閾值控制下的仿真擬合曲線

仿真結果顯示出上下無規律的波動，控制器件的靈敏度和加熱性能等因素可能導致其產生振蕩，且難以有效控制。在硫酸生產過程中，由于溫度高且存在變送滯后和熱傳導滯后等問題，閾值控制無法及時響應，振動還會增大。此時，PID控制的優勢便得以凸顯。PID是“Proportion Integration Differentiation”的縮寫，本質上是一個公式，由比例項（Proportion）、積分項（Integration）和微分項（Differentiation）三部分構成，其具體形式如下所示：

U（t）代表輸出控制量;

Kp表示比例增益；

Ti表示積分時間 ；

Td表示微分時間；

err（t）表示的誤差即我們的設定值（SV）與過程變量（PV）的差值

1.1 比例增益Kp

根據公式，可以明顯看出，在積分和微分不參與的情況下，PID的kp值實際上與輸出信號呈線性關系。假如輸出控制量（閥門開度）的值得范圍在 20%—70%，輸入的err范圍在50-100℃當為50℃時輸出量需要到達到20%，就需要通過比例系數來構建輸入與輸出的線性關系。對于kp，其值越大比例作用增大，可以加快調節速度，減少誤差，但是過大的比例增益會出現振蕩現象使得系統穩定性下降。下方的對比圖可以直觀展示隨著比例增益的不斷增大，會出現何種現象。

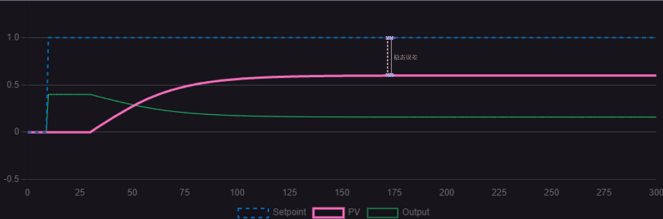

圖1.1.1 Kp比例增益為1

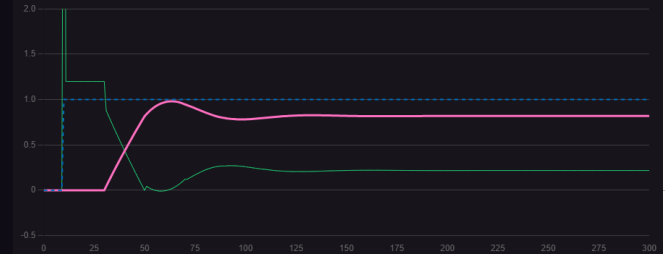

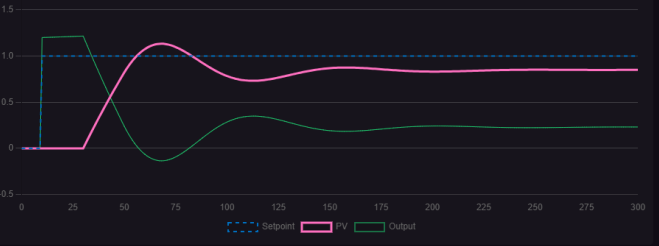

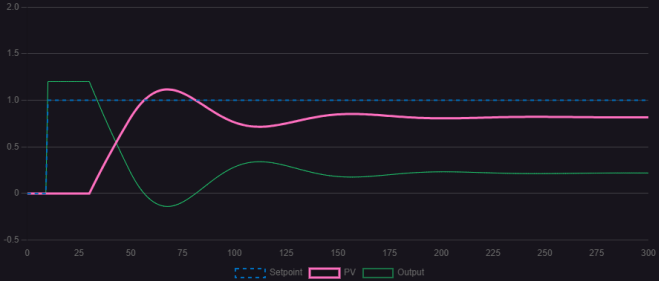

圖 1.1.2 Kp比例增益為3

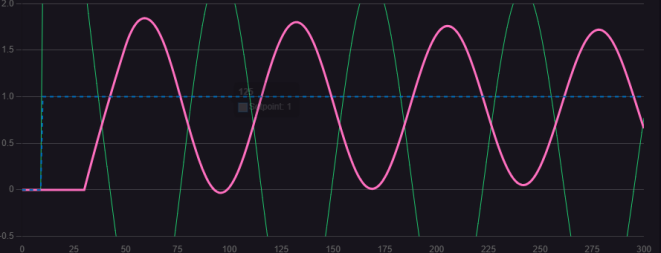

圖 1.1.3 Kp比例增益為5.7

對比三幅控制曲線，合適的Kp值能夠有效加快調節速度并消除穩態誤差。過小的Kp值會導致明顯的穩態誤差，而過大的Kp值則會出現等幅振蕩的情況。

1.2 積分時間Ti

只有比例增益的控制曲線與上文提到的閾值判斷法并無顯著差異，甚至過小或過大的比例增益效果還不如閾值判斷法。在此基礎上，引入積分和微分控制，其中積分系數對應于控制曲線下方的面積，這個面積值代表相應時間段的誤差累計。將該累計值乘以系數進行變換后，疊加到輸出上，可在一定程度上消除穩態誤差，提升系統穩定性。積分時間與積分作用成反比。接下來，將展示并分析有比例作用參與的積分控制曲線，探討積分在控制曲線中的具體作用。

圖1.2.1 P=3 I=0.002時的控制曲線圖

圖1.2.2 P=3 I=0.018時的控制曲線圖

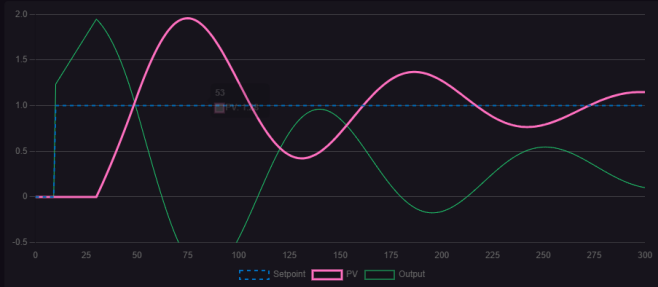

圖1.2.3 P= 3I=0.089時的控制曲線圖

觀察三幅圖，與僅含比例增益的控制曲線圖相比，較小的積分作用對穩態誤差有一定的消除效果，但并不顯著；隨著積分作用的增強，可以看到控制曲線與目標線逐漸重合，穩態誤差基本消除。然而，繼續加大積分作用，明顯出現衰減振蕩波形，且持續時間較長，波形最終仍會趨于目標值。因此，積分作用能夠有效消除穩態誤差，但過大的積分作用會導致動態響應變慢，出現長周期的衰減振蕩。在實際控制過程中，允許過程變量（PV）在一定范圍內波動。選擇適當的比例作用可以加快調節速度，但會伴隨一定的超調量，需確保該超調量在生產誤差允許范圍內，以實現控制系統的穩定、準確和快速響應。圖1.2.4展示了在適宜比例作用下的控制曲線。

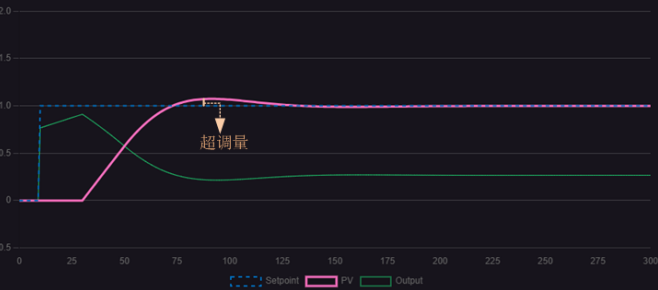

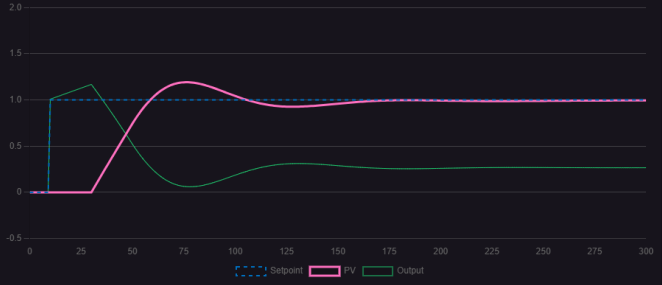

圖1.2.4 P=3 I=0.019

1.3 微分時間Td

微分的作用在于減少超調量和縮短調節時間，以下將通過仿真曲線的形式為大家詳細解釋。

圖1.3.1 P=3 D=12.5

通過圖1.1.2與1.3.1對比，加入微分作用后超調量和震蕩幅度有明顯的下降，趨于穩態的調節時間也有所縮短。

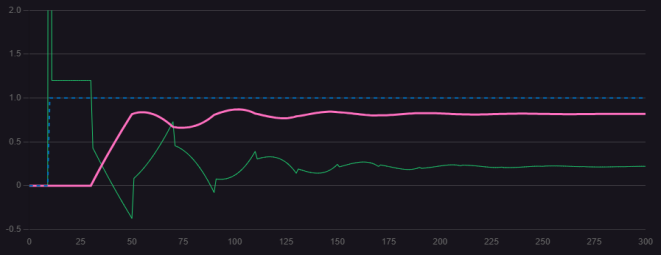

圖1.3.2 P=3 D=40

若增大微分，超調量將顯著減小，然而不恰當的微分作用會導致控制曲線出現振蕩，進而使穩定時間延長，甚至難以實現系統穩定。

微分作用與積分作用均無法獨立進行控制，亦不能聯合作用，必須輔以比例作用的參與。

1.4 PID系統調節

首先，依據PI系統進行參數調節，先調整比例系數P，再調整積分系數I，以確保系統具備適量的超調量并能迅速達到穩定狀態。同時，需確保誤差控制在可接受的范圍內，且不影響后續工序或觸發聯鎖機制。具體仿真結果如下所示：

圖1.4.1 PI作用下的整定曲線

在這種情況下慢慢加入微分作用，消除超調量，進一步減少穩定時間。如下圖：

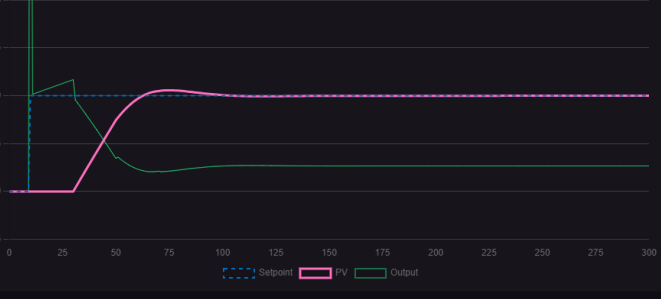

圖1.4.2 PID作用下的整定曲線

通過上圖可以看出，PID控制所得到的曲線相對較為平穩。然而，在實際控制中，通常會將兩種作用相結合使用。只要誤差在允許范圍內，對生產的影響并不顯著，因此一般會采用PI控制。值得注意的是，PI控制在整個化工領域的應用比例高達75%。

Kp、Ti、Td三者相互影響，且整定過程耗時較長，實現完美控制頗具挑戰。本文僅對調試思路進行簡要分析，實際操作中需考慮的因素更為復雜，包括控制器的選型、單閉環間的相互干擾、控制系統慣性及滯后效應等。
